高精度流水线逐次逼近混合型模数转换器设计

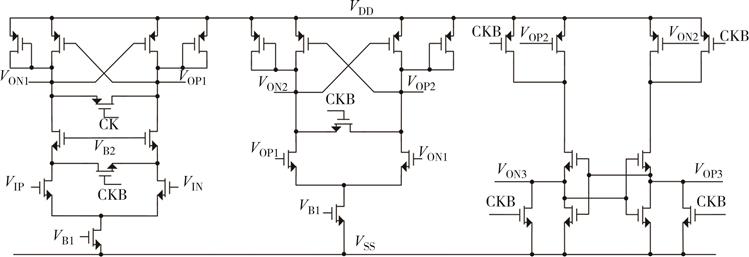

为满足数字X射线系统中光电二极管阵列读出电路对平均性能优越的模数转换器（analog-to-digital converter, ADC）的要求,设计一款高精度流水线逐次逼近混合型模数转换器. 采用带有预放大级的增益增强型放大器结构,实现了高能效运放设计. 使用最低有效位（least significant bit, LSB）平均抗噪声方法,简化第二级比较器结构,有效降低了系统功耗. 运用基于延迟锁相环（delay-locked loop, DLL）反馈环路实现比较器时钟自调节,提高了异步时序鲁棒性. 基于0.18 μm EPI BCD工艺完成对ADC电路设计、版图绘制和后仿真验证.
在5.0 V供电电压、5 MS/s采样率的条件下,有效位数ENOB为15.61 bit,信噪失真比SNDR为95.73 dB,非杂散动态范围SFDR为110.72 dB.
